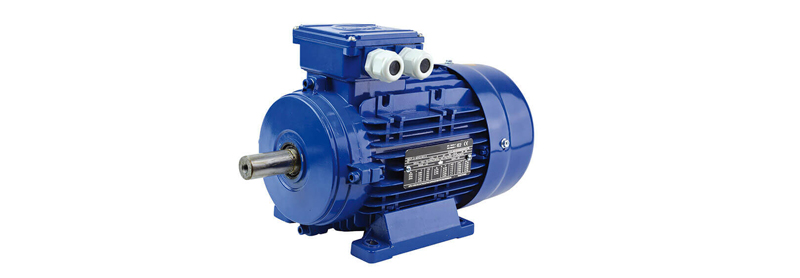

Les moteurs CEM asynchrones triphasés et monophasés présentent les caractéristiques suivantes:
- Design conforme aux IEC 60034, IEC 60038, IEC 60072, hauteurs d’axe 56 à 355, puissances de 0,06 à 315 kW pour un service continu (S1) et voltage et fréquence nominaux.
- Une température ambiante maximum de 40ºC et une altitude d’installation maximale de 1000 m.
- Vitesse à 2, 4, 6 et 8 pôles à 230/400V ou 400/690V 50Hz.
- Protection IP 55 assurant une étanchéité contre l’entrée de poudre et les jets d’eau dans n’importe
- Moteurs en aluminium, hauteur d’axe IEC 56 jusqu’au 100,puissance de 0.06 à 3 KW, 2,4 et 6 pôles d’une vitesse de rotation.
- Moteurs asynchrones monophasés à cage, complèment ferme, rotor à cage d’écureuil, classe d’isolation F et échauffement suivant classe B pour tous les moteurs, degré de protection IP – 55
- Moteurs à condensateur permanent inséré dans la boîte à bornes avec un couple de démarrage égal ou supérieur à 50 % du couple assigne.
- Les puissances indiquées correspondent à un service continu ( S1 ),rapportées à la tension et fréquence nominales, une température ambiante maximum de° C et une altitude d’instalation maximum de 1000 m (EN 60034-1).
- Protection mécanique IP-55, arbre avec bagues d’étanchéité, ventilateur avec capot à degré de protection IP 2X.( EN 60034-5).
- Positions de montage: IM B3, IM B5, IM B5R, IM B14, IMB 14G et formes dérivées B3/B5,B3/B5R, B3/B14, B3/14G. Les moteurs peuvent être montés en position verticale et dans toutes les positions de montage décrites ( EN 60034-7 ).
- Les roulements sont à billes munis de plaques d’obturation, série 2RS, lubrifiés à vie, jeu C3. Les roulements sont fixes coté avant sur toutes les tailles de moteurs.
- La carcasse est en alliage d’aluminium avec les pattes démontables, trous taraudès dans la carcasse d’origine, ce qui facilite le changement de formes constructives.
- Les flasques et les brides sont en alliage d’aluminium avec portées de roulement chemisées en acier à partir de la hauteur d’axe 71. Les flasques sont équipées d’un joint d’étanchétié.
- Capot du ventilateur en acier et avec une conception solide et robuste.
- Refroidissement IC411, ventilateur externe, type radial, bidirectionnel, fabriqué en plastique.( EN 60034-6).
- Hauteur d’axe IEC 56 jusqu’au 180, puissance de 0.06 à 22 kw, 2,4,6 et 8 pôles d’une vitesse de rotation.
- Moteurs asynchrones triphasés à cage,complèment fermé,rotor à cage d’écureuil, classe d’isolation F et échauffement suivant classe B pour tous les moteurs, degré de protection IP-55.
- Les puissances indiquées correspondent à un service continu,rapportées à la tension et fréquence nominale,une température ambiante maximum de 40 °C et une altitude d’installation maximum de 1000 m (EN 60034-1).
- Protection mécanique IP-55, arbre avec bagues d’étanchéité, ventilateur avec capot à degré de protection IP 2X (EN 60034-5).
- Positions de montage: IM B3, IM B5, IM B5R, IM B14,IM B 14G et formes dérivées B3/B5, B3/B5R ,B3/B14, B3/14G. les moteurs peuvent être les montés en position verticale et dans toutes les positions de montage décrites ( EN 60034-7).
- Les roulements sont à billes munis de plaques d’obturation,série 2RS, lubrifiés à vie, jeu C3 . Les roulements sont fixes coté avant sur toutes les tailles de moteurs.
- La carcasse est en alliage d’aluminium avec les pattes démontables, trous taraudés dans la carcasse d’origine,ce qui facilite le changement de formes constructives.
- Les flasques et les brides sont en alliage d’aluminuim avec portées de roulement chemisées en acier à partir de la hauteur d’axe 71.Les flasques sont équiées d’un joint d’étanchéité.
- Le matèriel de l’arbre est en acier C45. Les bouts d’arbre sont cylindriques et conformes aux normes IEC,ils sont toujours pourvus de clavette et d’un trou frontal taraudé.
- Capot du ventilateur en acier et avec une conception solide et robuste Refroidissement IC411, ventilateur externe, type radial, bidirectionnel, fabriquè en plastique. (EN 60034-6).
- Boîte à bornes en aluminium. La position de la boîte à bornes se trouve sur la partie supérieure de la carcasse. La boîte à bornes peut être positionnée sur le côté droit ou gauche par déplacement des pattes (IEC 60072).
- Rotor moulé sous pression en aluminium avec tôle magnétique isolée à faible taux de carbone.
- Les rotors son équilibrés dynamiquement avec une demi-clavette. Intensité de vibration.
- Hauteur d’axe IEC 160 jusqu’au 355; puissance de 11à 315 kw; 2,4,6 et 8 pôles d’une vitesse de rotation.
- Moteurs asynchrones triphasés à cage,complèment fermé,rotor à cage d’écureil, classe d’isolation F et échauffement suivant classe B pour tous les moteurs, degré de protection IP-55.
